自由半浮球式疏水閥CS15/45H
生產廠家：上海精工閥門廠有限公司北京辦事處銷售熱線：010-83714319 手機直線：13801336880
自由半浮球式疏水閥CS15/45H
CS15H-16C、CS45H-16C 型自由半浮球式蒸汽疏水閥：內螺紋連接（CS15H-16C）、法蘭連接（CS45H-16C），半浮球式結構形式，閥座密封面材料為 Cr13 系不銹鋼，公稱壓力 PN16，閥體材料為碳鋼的蒸汽疏水閥。自由半浮球式蒸汽疏水閥是機械型疏水閥中工作性能*可靠的疏水閥之一。它的內部結構只有一個半浮球式的球桶為活動部件，開口朝下，半浮球式的球桶外圓經過精細研磨，整個球面都可為密封面。使用壽命很長，能抗水錘，沒有易損件，無故障，經久耐用，無蒸汽泄漏，節能效果好。自由半浮球式蒸汽疏水閥用于蒸汽加熱設備，蒸汽管網凝結水回收系統。
 |  |
CS15H自由半浮球式蒸汽疏水閥 | CS45H自由半浮球式蒸汽疏水閥 |
工作原理
自由半浮球式蒸汽疏水閥只有一個半浮球式的球桶為活動部件，開口朝下，球桶即是啟閉件，又是密封件。當裝置剛啟動時，管道內的空氣和低溫凝結水經過發射管進入疏水閥內，閥內的雙金屬片排空元件把球桶彈開，閥門開啟，空氣和低溫凝結水迅速排出。當蒸汽進入球桶內，球桶產生向上浮力，同時閥內的溫度升高，雙金屬片排空元件收縮，球捅漂向閥口，閥門關閉。當球桶內的蒸汽變成凝結水，球桶失去浮力往下沉，閥門開啟，凝結水迅速排出。當蒸汽再進入球桶之內，閥門再關閉，間斷和連續工作。由于閥座處于水封隔離，水汽分開，工作時無蒸汽泄漏。
主要性能參數
型號 | PN | 工作壓力/MPa | 適用溫度/℃ | 適用介質 |
CS15H-16C | 16 | 1.6 | ≤350 | 蒸汽、水 |
CS45H-16C | 16 | 1.6 | ≤350 | 蒸汽、水 |
主要零件材料
型號 | 閥體材料 |
CS15H-16C | WCB |
CS45H-16C | WCB |

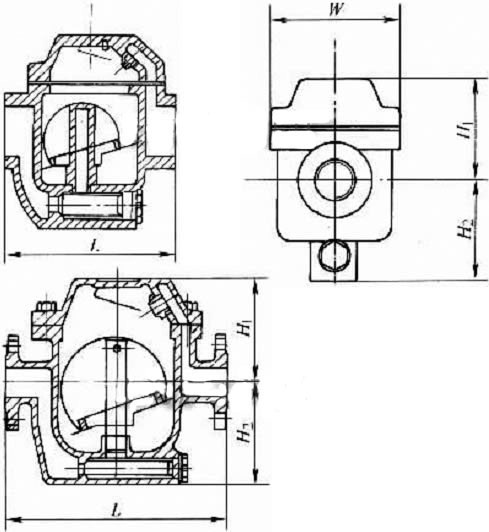

主要外形尺寸
型號 | DN | L | H1 | H2 | W |
CS15H-16C | 15 | 170 | 75 | 93 | 120 |
20 | 170 | 75 | 93 | 120 | |
25 | 170 | 75 | 93 | 120 | |
32 | 210 | 95 | 155 | 160 | |
40 | 210 | 95 | 155 | 160 | |
50 | 210 | 95 | 155 | 160 | |
CS45H-16C | 15 | 230 | 75 | 93 | 120 |
20 | 230 | 75 | 93 | 120 | |
25 | 230 | 75 | 93 | 120 | |
32 | 270 | 95 | 155 | 160 | |
40 | 270 | 95 | 155 | 160 | |
50 | 270 | 95 | 155 | 160 | |
CS45H-16（AA） | 65 | 380 | 177 | 172 | 290 |
80 | 380 | 177 | 172 | 290 | |
100 | 380 | 177 | 172 | 290 |
